مخزن انبساط بسته

كاربرد: با بالا رفتن دمای آب مدار بویلر ها ، این آب دچار انبساط حجمی می شود. با بالارفتن حجم آب ، فشار سیستم بصورت تصاعدی بالا می رود در حدی كه باعث تخریب خطوط لوله و دیگ و شیر آلات خواهد شد. بنابراین برای جلوگیری از این حالت مخرب مخزنی به نام منبع انبساط برروی مدار نصب می نمایند. مخازن انبساط در دو مدل انبساط بسته (تحت فشار) و مخازن انبساط باز (اتمسفریك) طبقه بندی می شوند. مخزن انساط بسته هنگامی كاربرد دارد كه سیستم مجتمع و تحت فشار بوده و جای كمتری در بام برای نصب انبساط وجود داشته باشد و یا لوله كشی تا بام به صرفه نباشد.

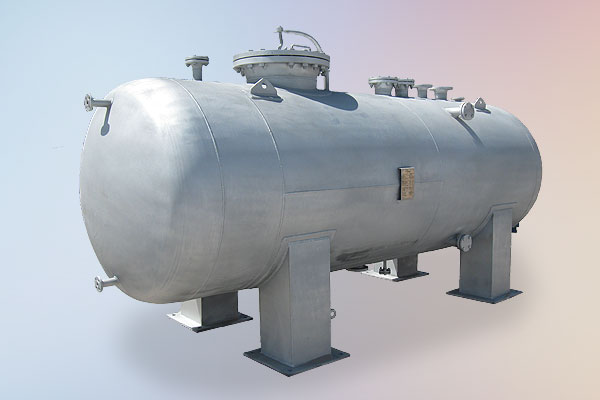

مخزن انبساط بسته مخزنی است استوانه ای و معمولا بصورت افقی كه در موتورخانه نزدیك به سقف آن نصب می شود. علت این امر آنست كه آب داخل آن كاملا بر دیگ مسلط باشد تا از پر بودن دیگ هنگام كار اطمینان حاصل شود.
در مخزن انبساط بسته یك لوله نیز برای پركن از بالا وارد آن می شود كه یا از آب شهری و یا از خروجی مخزن سختی گیر گرفته می شود و در قسمت پایین ورودی و خروجی آب سیستم نصب می شود. بهتر است یك عدد ورودی برای پركن سریع نیز بر بالای مخزن وجود داشته باشد كه در دفعات اولیه پركردن سیستم كه نیاز به آب زیادی می باشد از طریق باز كردن شیر آن این امر انجام شود.
ممكن است یكعدد منهول تحت فشار برروی مخزن نصب شود تا داخل مخزن به راحتی قابل بازدید بوده و تمیز كاری داخل آن را تسهیل نماید.
بعد از نصب این مخزن ، بعلت اختلاف دمای هوای اطراف نسبت به دمای آب داخل مخزن ، باید حتما آنرا عایق نمود تا اتلاف حرارت كمتری انجام شود.
جنس این نوع مخازن نیز معمولا از ورق گالوانیزه ، كربن استیل و یا استنلس استیل می باشد.

Model Capacity
( lit )
Dimansion
D(cm) L(cm)
MSTH.1 300 52 140
MSTH.2 400 59 150
MSTH.3 500 65 150
MSTH.4 600 65 170
MSTH.5 800 72 200
MSTH.6 1000 80 200
MSTH.7 1200 90 200
MSTH.8 1500 100 200
MSTH.9 2000 100 250

طراحي بر حسب استاندارد ASME

ساخت از جنس استنلس استيل ، گالوانيزه يا كربن استيل
