مبدل حرارتی فین پلیت چیست؟

مبدل حرارتی فین پلیت (Finned Plate Heat Exchanger) نوعی مبدل حرارتی است که از تعدادی لوله موازی و تعداد بیشتری صفحه عمود بر آنها تشکیل شده است. این مبدل‌ها زمانی بکار می رود که یکی از سیالات گاز باشد (مانند هوا) که دارای ظرفیت گرمایی، لزجت و دانسیته پایین می باشد. بنابراین این گاز باید در سمتی از مبدل جریان یابد که دارای بیشترین سطح تماس باشد. بنابراین با قرارگیری این سیال در بین صفحات مبدل فین پلیت، با سرعت مناسب و عبور آن،  راندمان حرارتی بالاتری قابل دستیابی خواهد بود.شمای فین پلیت

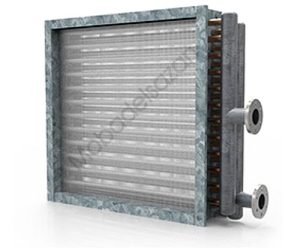

مبدل حرارتی فین پلیت

جریان هوا در مبدل حرارتی فین پلیت

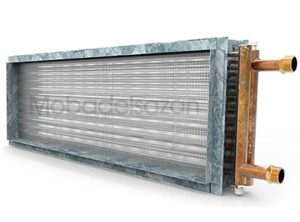

مبدل حرارتی فین پلیت۱- جریان طبیعی: در این نوع مبدل حرارتی فین پلیت، هوا بصورت طبیعی در لابلای صفحات جریان داشته و هیچ گونه فن یا دمنده در آن وجود ندارد.

۲- جریان اجباری از نوع دهشی: در این نوع مبدل دمنده قبل از کویل نصب می شود و هوا را به طرف کویل می راند تا انتقال حرارت بین دو سیال بهتر انجام شود.

۳- جریان اجباری از نوع مکشی: در مبدل فین پلیت، یک فن بکوارد یا بلوئر بعد از کویل نصب می شود، تا هوا از لابلای فین کویل مکیده شده، سپس با سرعت و فشار بیشتر بطرف کانال‌ها هدایت شود.

لوله های مبدل حرارتی فین پلیت از جنس مس، برنج، آلومینیوم یا استنلس استیل بوده و پلیت های آن نیز معمولا از جنس آلومینیوم روکش دار (بلوفین) و در مواردی استنلس استیل ساخته می شود. بر روی این صفحات شیارهایی وجود دارد که به توربولنسی بیشتر جریان منجر شده و در نتیجه راندمان انتقال حرارت را بالاتر می برد.

طرح فین پلیت
برای ایجاد تماس بین صفحات و لوله های بین آنها، لوله ها را از داخل توسط دستگاه مخصوص یا ساچمه اکسپند می کنند تا صفحات و لوله ها کاملا بهم متصل شده و انتقال حرارت حداکثری بین آنها اتفاق بیافتد.
برای استحکام بیشتر، این مجموعه داخل یک قاب یا فریم از جنس ناودانی یا قوطی گالوانیزه نصب می شود و برای اتصال لوله ها بهم از دو یا چند کلکتور از جنس مس، برنج یا گالوانیزه استفاده می شود. سپس کانکشن های ورودی و خروجی مبدل برروی این کلکتورها نصب می شود.

شرکت مبدل سازان مبنا کویلهای فین پلیت با کاربردهای زیر را برحسب سفارش خریدار تامین می نماید:
  1. یونیت هیتر آبگرم و بخارفین پلیت
  2. کویل گرمایی و سرمایی هواساز و ایرواشر
  3. کویل های مخصوص زنت
  4. کندانسور هوایی
  5. اواپراتورهای سردخانه
  6. کویل های طرح DX
  7. کویلهای انبساط مستقیم

کاربردهای مبدل حرارتی فین پلیت

– سیستم های تهویه مطبوع صنعتی و تجاری
– تهویه مطبوع وسایل حمل و نقل عمومی و حمل و نقل ریلی، اتوبوس، مینی بوس، قطار
– کندانسور چیلرهای هوا خنک
– کویل انبساط مستقیم در سیستم های تبرید تراکمی، پکیج و هواساز
– کویل آبسرد، آبگرم و بخار در سیستمهای تهویه مطبوع و هواسازها
– انتقال حرارت در سیکل های ترمودینامیکی پبشرفته نیروگاه های تولید برق حرارتی و هسته ای
– سیستم های تبرید صنعتی: سردخانه های مواد غذایی از قبیل مواد گوشتی و پروتئینی، لبنیات، میوه و سبزیجات
– کندانسور و اواپراتورهای سیستم های تبرید صنعتی
– سیستم های تبرید تجاری: سردخانه رستورانها، فروشگاه های مواد غذایی و انواع یخچالهای ویترینی، پرده هوا و پزشکی
– یخچال وسایل حمل و نقل مواد غذایی و فاسد شدنی: کامیون، کامیونت، تریلر، وانت
– خنک کننده روغن تجهیزات صنعتی و ترانسفورماتورهای شبکه های انتقال نیرو
– ایر کولر و درای کولرهای صنعتی و پالایشگاهی
– خنک کننده بخار در کاربردهای صنعتی
– اکونومایزر و بازیابهای حرارتی

جزئیات:
– سازگار با انواع مبردهای آلی، هالوکربنی، گازهای CFC ، HFC ، HCFC
– قابلیت استفاده از فین های شیاردار جهت افزایش توربولانس هوا و ایجاد انتقال حرارت بیشتر
– قابلیت استفاده از لوله های اینر گروو به منظور حذف جریان آرام و ایجاد توربولانس بیشتر
– قابلیت استفاده از فین های هیدروفیلیک مقاوم در برابر خوردگی
– کلکتور فولادی یا مسی
– قابلیت ساخت به صورت دو یا چند مداره

شرکت مبدل سازان مبنا برای آسانی انجام محاسبات، اقدام به راه اندازی وب سایت محاسبات آنلاین برای تجهیزات تاسیساتی به نام “ترموسافت” نموده است. شما می توانید با استفاده از اطلاعات موجود در این سایت به راحتی محاسبات مورد نظر خودتان را انجام دهید. (برای ورود به سایت ترموسافت روی این “لینک” کلیک نمایید.)
